ZDY系列高精度硬齒面圓柱齒輪減速器參照J(rèn)B/T8853-2001《圓柱齒輪減速器》標準生產的外嚙合漸開線斜齒圓柱齒輪減速機。ZDY（單級)適用于輸入軸與輸出軸呈平行布置的傳動，傳動比i從1.25--6.3，傳遞公稱功率最高可達6666千瓦，可廣泛應用于冶金、礦山、起重、運輸、水泥、塑料、建工、化工、紡織、能源、造紙、印染、制藥等行業領域的機械傳動中。
該系列減速器的齒輪參數、結構參數均經計算機優化設計，齒輪材料采用優質高強度低碳合金鋼，經滲碳、淬火處理，齒面硬度高，齒面硬度達HRC58-62,齒面精加工采用磨齒工藝，精度6級，精度高，接觸性好,齒根拋丸強化處理。整機具有體積小、重量輕，傳遞功率大,運轉平穩,噪音低、傳動效率高,單級大于96.5%,承載能力高,使用壽命長,易于拆檢，易于安裝等特點。
該系列減速器的應用范圍：
輸入軸最高轉速一般不大于1500r/min
齒輪圓周線速度最高為20m/s
工作環境溫度為-40～45℃,如果低于0℃，啟動前潤滑油應預熱至0℃以上，本減速機可用于正反兩個方向運轉。
該系列減速器可選配水循環冷卻裝置、風扇冷卻裝置和電加熱裝置。

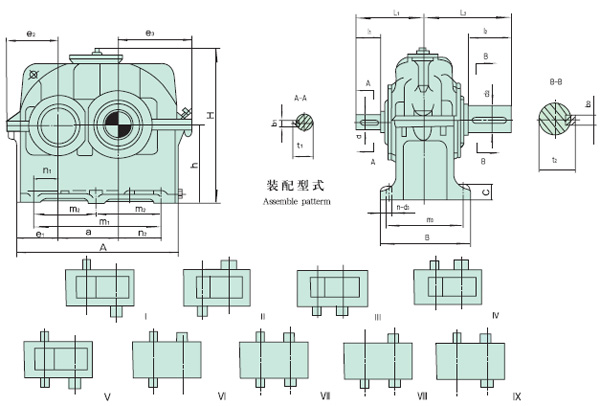

減速器的外形、裝配型式及其安裝尺寸
|
|
